Zusammenfassung

DF-2000 durch Bahnzug aktivierter Spannkopf

Automatische Zentrische Spannung
Während der Spannkopf expandiert, um die Hülse zu fassen, hebt er automatisch die Rolle an und zentriert sie, so dass Vibrationen und Stöße verhindert werden.

Keine Schmierung – leichte Instandhaltung
Geringe Staubablagerung im Spannkopf reduziert Störungen und ermöglicht ein leichtes Auswechseln der Hülsen.

Der DF-2000 benötigt keine Seitenkraft, er wird durch den Bahnzug aktiviert.

Je mehr Seitenkraft aufgewendet werden muss, umso stärker werden die Hülsenenden und das Rollenmaterial beschädigt. Der DF-2000 Spannkopf spannt die Hülsen mit seinen glatten Spannlamellen Oberflächen. Durch den konstanten Bahnzug wird die Inneseite der Hülsen nicht beschädigt und die Rolle kann bis zum letzten Meter abgerollt werden.

DF-2000 Spannkopf – Merkmale, Vorteile und Vorzüge

FEATURE	ADVANTAGE	BENEFIT
Glatte Spannlamellen	Die Innenwand der Hülse wird nicht beschädigt	Häufiges Wiederverwenden der Hülsenaufnahmen
Glatte Spannlamellen	Keine Reibung und somit auch kein Stau	Keine Wartung, keine Störungen, kein Verschmutzen
Durch Bahnzug aktiviert	Keine Fremdenergie erforderlich	Weniger deformierte Hülsen, keine Materialverschwendung am Ende der Rolle
		Kein Verbiegen der Rollenlager
		Geringerer Verschleiß der Abrollständer führt zu längerer Lebensdauer
Patentierter Rollenmechanismus	Zuverlässiger Halt, unabhängig vom Drehmoment	Einsatz bei hohen und/oder leichten Rollengewichten und jeglicher Bahnspannung möglich
	Zentrisches Spannen	Stöße werden minimiert oder gänzlich abgestellt
	Zentrisches Spannen	Einfachere Kontrolle der Bahnspannung
	Keine Schmierung erforderlich, kein Entstehen von Staub	Kein Verklemmen der Spannköpfe in den Hülsen
	weniger Reibung innerhalb des Spannkopfs, geringerer Verschleiß	Längere Lebensdauer der Spannköpfe ohne aufwendige Wartung
	großer Spannweiten	Betrieb auch mit beschädigten Rollen und Hülsen möglich
Stufenspannkopf	Verwendung unterschiedlicher Hülsendurchmesser mit nur einem Spannkopf	Müheloser Rollenwechsel, auch bei unterschiedlichen Größen
Schnellwechselspannkopf	Montage der austauschbaren Spannköpfe bei Maschinen mit geringen Abständen	Zentralschraube ermöglicht schnelles Wechseln zwischen unterschiedlichen

Produktinformation

Product Information

DF-2000 Komponenten

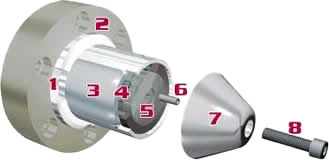

DF-2000 Bahnzugaktivierter Spannkopf - Komponenten

Kunstoffring für leichte Drehbewegung des Spannkopfs.
Befestigungsflansch in vielen unterschiedlichen Ausführungen nach Kundenvorgaben gefertigt.
Großflächige Spannlamellen für einen festen Gripp von Karton-, Kunststoff- und Stahlhülsen.
Zylindrisches Rollenlager auf einer sechseckigen Rollennabe verhindert Reibung und ermöglicht eine leichtgängige Expansion der Spannlamellen bei Anwendungen mit geringem oder hohem Bahnzug.
Sechseckige Präzisionsnabe.
Federstift.
Endkappe
Befestigungsschraube für Endkappe

DF-2000 "Extreme" Spannköpfe

Großflächige und glatte Spannlamellen für die Übertragung von hohen Bahnzügen.
Konzipiert für eine Drehmomentübertragung ohne Schlupf.
keine Beschädigungen der Hülseninnendurchmesser
Zeit- und Kostenersparnis durch längere Lebensdauer der Hülsen.

DF-2000 Stufenspannköpfe

Ideal für Anwendungen mit verschiedenen Hülsengrößen, selbst bei verschiedenen Abständen der Abrollständer.Verschiedene Spannkopfgrößen, wobei der Basisspannkopf den größten Durchmesser besitzt.
Verfügt über alle Vorteile der DF-2000-Serie; Aufsatzspannkopf kann mit dem Quick Disconnect- Verfahren auf dem Basisspannkopf montiert werden.
Leichtes Aufsetzen der verschiedenen Spannköpfe innerhalb weniger Minuten; wenn nur zwei Hülsendurchmesser verwendet werden, ist kein Entfernen des Basisspannkopfs erforderlich.

DF-2000 Schnellwechselspannkopf

Schneller Wechsel zwischen verschiedenen Hülsendurchmessern.
Konzipiert, um fliegende Wechsel mit nur einer Zentralschraube zu ermöglichen.
Für die Montage ist ein Adapterflansch erforderlich.
Hervorragend geeignet für Anwendungen mit geringem Abstand und häufigem Wechseln der Hülsendurchmesser.

DF-2000 Spannkopfadapter

Empfehlenswert für Anwendungen mit unterschiedlichen Hülsendurchmessern und schnellen Wechseln.
Rollengewicht richtet sich nach den Vorgaben des Basisspannkopfs.

DF-2000 Hülsenauswurfsystem Core Kicker

Automatischer Hülsenauswurf.
Der Core Kicker ermöglicht den Auswurf der Hülsen, sobald sich der Abrollständer öffnet.

DF-1000 Bahnzug aktivierter Spannkopf mit Tragwelle

Für Hülsendurchmesser größer als 76,2 mm (DF-1000 Spannkopf System für 76,2 mm Hülsendurchmesser)
Bietet alle Merkmale der DF-2000 Spannkopf-Serie und ist auf einer Tragwelle montiert.

DF-2000 Überblick

Das patentierte Design des bahnzugaktivierten DF-2000 macht Ihn zum effektivsten und meistverkauften Spannkopf. Der Einsatz von sechs vergüteten Präzisionsstahlrollen, die durch eine mechanische Verbindung in beiden Drehrichtungen zwischen den Spannlamellen und der sechseckigen Präzisionsnabe laufen, wird Reibung und Verschleiß während des Spannens reduziert.

Aufgrund dieses Designs können die Spannköpfe sowohl für leichte als auch hohe Bahnspannungen verwendet werden. Anspruchsvolle und teure Installationen wie bei luftdruck- oder hydraulikbetriebenen Spannköpfen werden überflüssig. Auch Drehdurchführungen werden nicht benötigt.

Vergleichbare durch Bahnzug aktivierte Spannköpfe setzen auf Gleitreibung für den Spannvorgang. Dabei wird jedoch das Problem der Reibung beim Anheben und Zentrieren der Rolle nicht gelöst, so dass es zu Stößen und Blockaden kommt. Zudem verursachen geriffelte Backen Schäden an den Hülsen sowie das Entstehen von Staub, was zu höheren Wartungskosten und längeren Ausfallzeiten führt.
